迷你2D成像空间光谱仪

光源空间光谱分析

这款创新型的光谱仪用于光源空间光谱分析，既可以使用其自由空间模式来充分利用其空间解析能力，也可以像常规光谱仪那样的使用光纤输入。由于产品独特的紧凑型设计，MISS可以在光路的任何位置进行竖直和水平空间啁啾量测量，并可轻松集成至激光放大系统的各级中。

紧凑型的设计

空间啁啾测量

空间及光谱分辨率高

输入光束直径可达12.7 mm

UV - VIS - SWIR测量

UV - VIS 资料表
SWIR - VSWIR 资料表

可用文档

Simultaneous nonlinear spectral broadening and temporal contrast enhancement of ultrashort pulses in a multi-pass cell

Kaur, Jaismeen; Daniault, Louis; Cheng, Zhao; Tourneur, Oscar; Tcherbakoff, Olivier; Réau, Fabrice; Hergott, Jean-François; Lopez-Martens, Rodrigo;
Journal of Physics: Photonics; 2023, IOP Publishing
LOA – ENSTA; France

Read ArticleDownload PDF

2D光谱特性分析可适用于多种常见类型激光器

传统的光谱仪通常可测量激光器的光谱，即激光中各个波长（或频率）的强度。大多数常规光谱仪可测量平均光谱（1D），而通过成像光谱仪则可了解激光束横截面不同位置上的光谱（2D)。

我们的MISS光谱仪为您提供一个二维图像，其中一个维度是沿光束某一直径中的位置，另一个维度是该位置的光谱。

因此，2D成像光谱仪能够进行激光器的空间分辨光谱特性分析。这对研究空间-光谱耦合现象有很大帮助，例如在超快激光器的压缩过程或宽带光谱的放大过程中常引起的空间啁啾现象。

产品评价

我们采购的 MISS 成像光谱仪 非常易于使用， 并且其体积比我们使用的其他产品紧凑得多。 我也非常感谢团队的快速支持。

Chengyong Feng

LLE University of Rochester - USA

Researcher

我们的 MISS-Broadband-L 和 MISS-VSWIR 成像光谱仪 对于分析我们的少周期光源非常有用，即使在压缩后，其空间光谱分辨率可在近场和远场检查脉冲质量，这在测量超短脉冲的空间光谱畸变方面提供了无与伦比的性能。

Roland Nagymihály

ELI ALPS - Hungary

Group Leader, High Field Laser Group

我们使用 大面积光束分析仪 来校准我们机器中的光路。 该软件非常直观易于使用。 相机的大传感器面积与相对较小体积的摄像头的结合，极大的帮助了我们在空间有限的工业机器中的安装. 我们还使用了 ROC自相关仪。 该设备 易于校准， 其紧凑的尺寸， 非常适合临时安装 在机器中。 再遇到问题和疑问时，

Beat Jäggi

LASEA - Switzerland

Activity Manager Service

产品参数:

MISS 2D Spectrometer : UV-Vis

wdt_ID wdt_created_by wdt_created_at wdt_last_edited_by wdt_last_edited_at UV-VIS IR Yb TiSa UV-VIS-L IR-L TiSa-L Broadband-L
1 Goran 10/02/2026 06:42 PM Yuliia 04/03/2026 02:32 PM Type Standard beam size Standard beam size Standard beam size Standard beam size Large beam (L) Large beam (L) Large beam (L) Large beam (L)
2 Goran 10/02/2026 06:42 PM Goran 10/02/2026 06:42 PM Spectral range (nm) 240 - 800 545 - 1100 900 - 1090 725 - 875 250 - 700 650 - 1100 360 - 1040 280 - 1095
3 Goran 10/02/2026 06:42 PM Mathieu 18/02/2026 04:56 PM Camera resolution 2056 x 1542 - 3 Mpx 2056 x 1542 - 3 Mpx 2056 x 1542 - 3 Mpx 2056 x 1542 - 3 Mpx 2448 x 2048 - 5 Mpx 2448 x 2048 - 5 Mpx 2448 x 2048 - 5 Mpx 5472 x 3478 - 20 Mpx
4 Goran 10/02/2026 06:42 PM Goran 10/02/2026 06:42 PM Spectral sampling (nm/px) 0.29 0.27 0.11 0.11 0.23 0.22 0.28 0.16
5 Goran 10/02/2026 06:42 PM Mathieu 19/02/2026 12:56 PM Optical spectral resolution (nm)1 < 1 < 0.8 < 0.35 < 0.45 1 - 1.5 1 - 1.3 1 - 1.5 0.6 - 1.1
6 Goran 10/02/2026 06:42 PM Mathieu 19/02/2026 01:43 PM Input beam size (mm) > 6.3 > 6.3 > 6.3 > 8.6 > 12.5 > 12.5 > 12.5 > 12.5
7 Goran 10/02/2026 06:42 PM Mathieu 19/02/2026 01:43 PM Max spatial resolution (μm) < 4.5 < 4.5 < 4.5 < 4.5 5.2 5.2 6.5 3.6
8 Goran 10/02/2026 06:42 PM Mathieu 19/02/2026 01:01 PM Exposure timemin – max (ms) 0.024 - 1 000 0.024 - 1 000 0.024 - 1 000 0.024 - 1 000 0.013 - 1 000 0.013 - 1 000 0.013 - 1 000 0.011 - 1 0002
9 Goran 10/02/2026 06:42 PM Goran 10/02/2026 06:42 PM Shutter type Global Global Global Global Global Global Global Rolling
10 Goran 10/02/2026 06:42 PM Goran 10/02/2026 06:42 PM Detection CMOS 12 Bits – 72 dB CMOS 12 Bits – 72 dB CMOS 12 Bits – 72 dB CMOS 12 Bits – 72 dB CMOS 12 Bits – 72 dB CMOS 12 Bits – 72 dB CMOS 12 Bits – 72 dB CMOS 12 Bits – 72 dB
11 Goran 10/02/2026 06:42 PM Goran 10/02/2026 06:42 PM PC Interface USB 3.1 USB 3.1 USB 3.1 USB 3.1 USB 3.1 USB 3.1 USB 3.1 USB 3.1
12 Goran 10/02/2026 06:42 PM Goran 10/02/2026 06:42 PM Dimensions (mm) 102 x 101 x 52 (Format A) 102 x 101 x 52 (Format A) 102 x 101 x 52 (Format A) 102 x 101 x 52 (Format A) 117 x 102 x 52 (Format B) 117 x 102 x 52 (Format B) 117 x 102 x 52 (Format B) 117 x 102 x 52 (Format B)

1 在光谱范围中分辨率最高部分的解析度。
2 由于滚动式快门，捕捉整个光束的实际最小曝光时间将受到光束尺寸或脉冲重复频率的限制（在单脉冲测量的情况下）光束尺寸越大，所需最小曝光时间越长，另一种情况下，重复率越慢，所需的最小曝光时间越长。

可根据需求提供定制版本

MISS 2D Spectrometer : SWIR

wdt_ID wdt_created_by wdt_created_at wdt_last_edited_by wdt_last_edited_at SWIR 320 SWIR 1280 VSWIR 656 VSWIR 656-L VSWIR 1296 VSWIR 1296-L
16 Goran 10/02/2026 06:43 PM Mathieu 19/02/2026 01:39 PM Type Standard beam size Standard beam size Standard beam size Large beam (L) Standard beam size Large beam (L)
17 Goran 10/02/2026 06:43 PM Mathieu 19/02/2026 01:39 PM Accessible spectral range (nm) 900 - 1700 900 - 1700 400 - 1700 400 - 1700 400 - 1700 400 - 1700
18 Goran 10/02/2026 06:43 PM Mathieu 19/02/2026 01:39 PM Typical spectral window Δλ (nm) 500 800 250 350 500 700
19 Goran 10/02/2026 06:43 PM Mathieu 19/02/2026 01:40 PM Camera resolution 320 x 256 - 0.08 Mpx 1280 x 1024 - 1.3 Mpx 656 x 520 - 0.3 Mpx 656 x 520 - 0.3 Mpx 1296 x 1032 - 1.3 Mpx 1296 x 1032 - 1.3 Mpx
20 Goran 10/02/2026 06:43 PM Mathieu 19/02/2026 01:40 PM Spectral sampling (nm/px) 1.7 0.7 0.4 0.6 0.4 0.6
21 Goran 10/02/2026 06:43 PM Mathieu 19/02/2026 01:40 PM Optical spectral resolution (nm) 1 3.5 2 1 1.5 1 1.5
22 Goran 10/02/2026 06:43 PM Mathieu 19/02/2026 01:40 PM Input beam size (mm) 6.4 10.2 3.3 6.5 6.5 12.5
23 Goran 10/02/2026 06:43 PM Mathieu 19/02/2026 01:41 PM Max spatial resolution (μm) 25 10 6.3 12.5 6.3 12.5
24 Goran 10/02/2026 06:43 PM Mathieu 19/02/2026 01:41 PM Exposure time min – max (ms) 0.01 - 500 0.01 - 500 0.01 - 500 0.01 - 500 0.01 - 500 0.01 - 500
25 Goran 10/02/2026 06:43 PM Mathieu 19/02/2026 01:41 PM Shutter type Global Global Global Global Global Global
26 Goran 10/02/2026 06:43 PM Mathieu 19/02/2026 01:41 PM Detection InGaAs 12 Bits InGaAs 12 Bits InGaAs 12 Bits InGaAs 12 Bits InGaAs 12 Bits InGaAs 12 Bits
27 Goran 10/02/2026 06:43 PM Mathieu 19/02/2026 01:41 PM PC Interface USB 3.1 USB 3.1 USB 3.1 USB 3.1 USB 3.1 USB 3.1
28 Goran 10/02/2026 06:43 PM Mathieu 19/02/2026 03:52 PM Dimensions (mm) 117 x 102 x 52 117 x 102 x 52 102 x 101 x 52 117 x 102 x 52 102 x 101 x 52 117 x 102 x 52

{2nd_table_descripiton}

2D光谱特性分析可适用于多种常见类型激光器

传统的光谱仪通常可测量激光器的光谱，即激光中各个波长（或频率）的强度。大多数常规光谱仪可测量平均光谱（1D），而通过成像光谱仪则可了解激光束横截面不同位置上的光谱（2D)。

我们的MISS光谱仪为您提供一个二维图像，其中一个维度是沿光束某一直径中的位置，另一个维度是该位置的光谱。

因此，2D成像光谱仪能够进行激光器的空间分辨光谱特性分析。这对研究空间-光谱耦合现象有很大帮助，例如在超快激光器的压缩过程或宽带光谱的放大过程中常引起的空间啁啾现象。

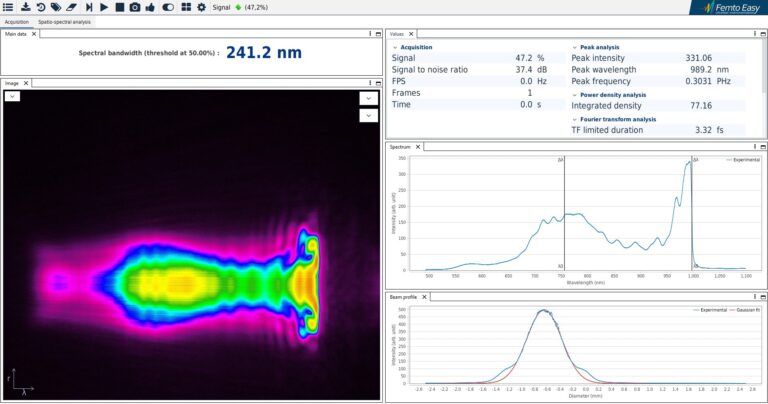

光谱仪产品软件

和Femto Easy所有其他产品一样，MISS的软件设计提供友好的用户体验以及支持触屏的轻松简单操控。

了解更多联系我们预约在线演示
